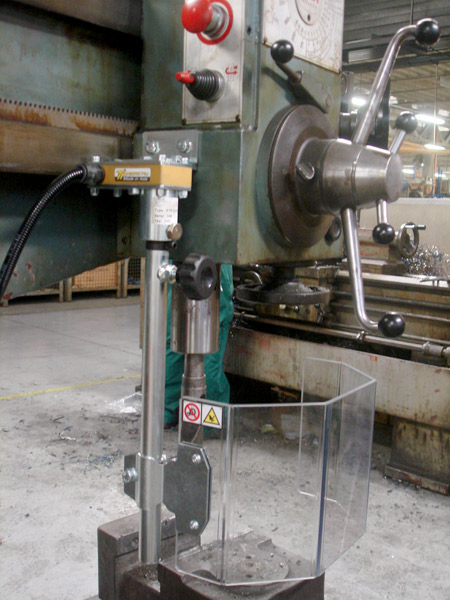

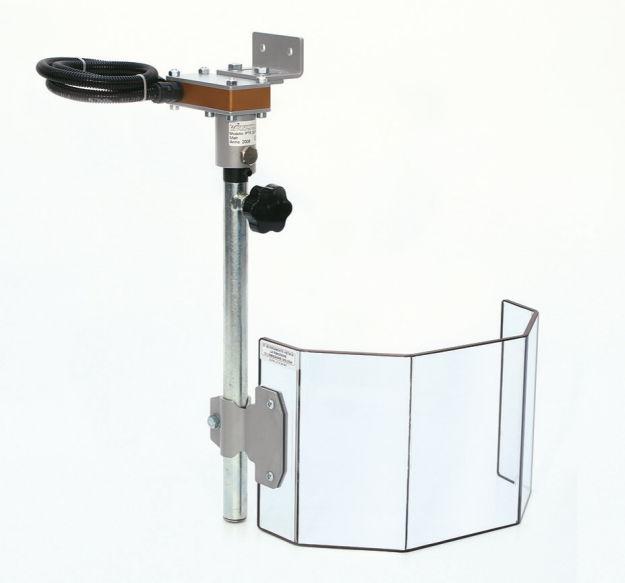

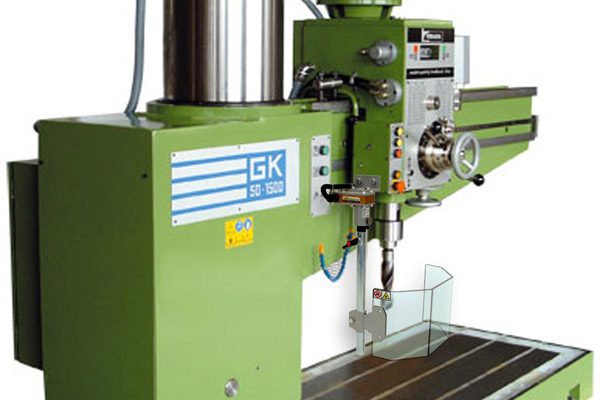

Protecteur de perçeusr radiale PTR 20/300
Protecteur pour perceuses radiales - avec système de bras télescopique Bouclier Ø 300 H 200 mm. - avec micro-interrupteur de sécurité
Article équipé d'un réglage vertical du bouclier avec système de bras télescopique.
Convient pour être utilisé sur des forets de grande dimension et des forets radiaux.
Protège l'opérateur du contact frontal direct avec les pièces rotatives de la broche et de la projection de copeaux et de lubrifiant-liquide de refroidissement.
Fixable sur le côté gauche de la machine.
Livré avec bouclier semi-octogonal équipé d'un double système de réglage vertical :
1) groupe bras-bouclier télescopique, réglable par le moyeu-bouclier interne.
2) réglable sur le même bras.
Complet avec micro-interrupteur de sécurité.

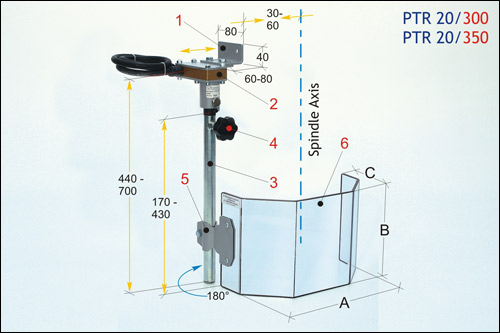

1. Étrier d'ancrage – en acier embouti
2. Boîtier principal du microrupteur de sécurité – rotation à 180° – n. 2 contacts NF
3. Bras télescopique de support du blindage – en acier tubulaire
4. Bouton de déverrouillage bras-blindage du moyeu interne
5. Pince avec vis de déverrouillage du blindage du bras télescopique
6. Blindage semi-octogonal – en polycarbonate épais
| CODE | UN | B | C | Kg |
|---|---|---|---|---|
| PTR 20/300 | 300 | 200 | 150 | 3,9 |
| PTR 20/350 | 350 | 240 | 175 | 4,2 |
