Protection pour tour du chariot - contre la projection des copeaux, à installer sur le chariot longitudinal Protection avec bras double (L+S) et bouclier L 350 H 300 mm. - avec micro-interrupteur de sécurité
Protection pour tour du chariot - contre la projection des copeaux, à installer sur le chariot longitudinal Protection avec bras double (L+S) et bouclier L 350 H 300 mm. - avec micro-interrupteur de sécurité
Protège l’opérateur du contact direct avec les éléments rotatifs du mandrin ainsi que des projections de copeaux et de liquide de refroidissement-lubrifiant.
Fixation possible à l’arrière du chariot longitudinal.
L’écran, soutenu par un bras articulé composé d’un élément articulé de 190 mm et d’un autre de 325 mm, est entièrement orientable grâce à une rotule et comporte une cloison anti-copeaux.
Fourni avec un micro-interrupteur de sécurité.
Accessoires disponibles : PMG 60/185 – PBA 01/190 – PBA 01/325 – PBA 02/325.

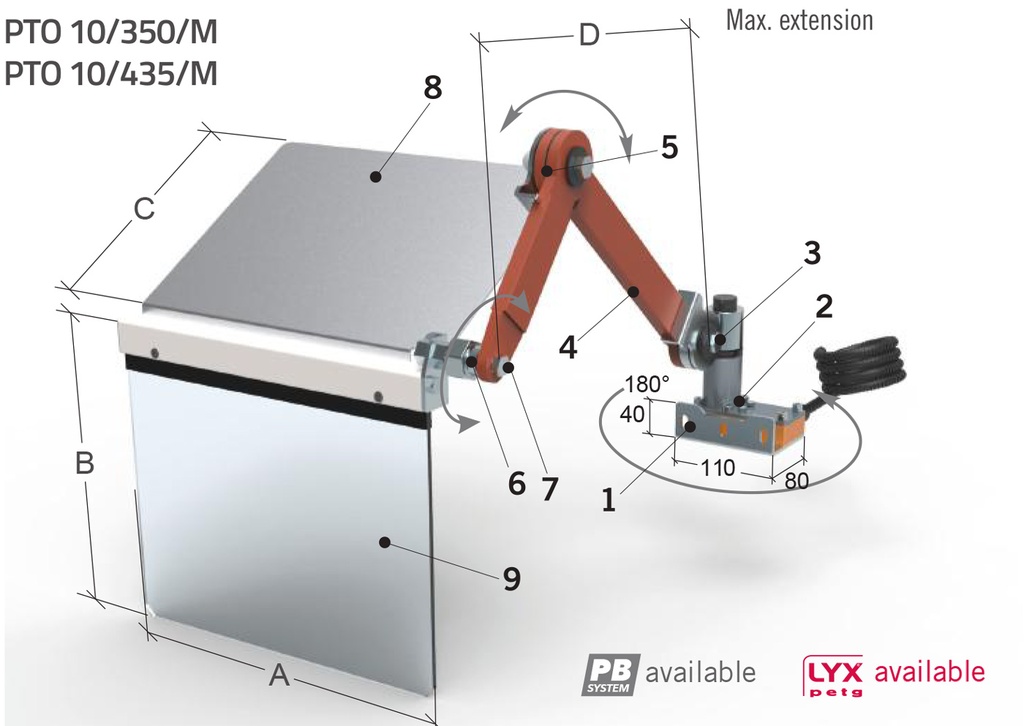

- Étrier de fixation frontale et latérale
- Boîtier principal du micro-interrupteur de sécurité – rotation à 180° – 2 contacts NF
- Collier de réglage horizontal
- Bras articulés – en acier tubulaire
- Articulation à friction avec disque de frottement
- Rotule pour l’orientation de l’écran
- Vis de blocage de la rotule
- Cloison supérieure anti-copeaux – en aluminium
- Écran – en matériau plastique antichoc et résistant à l’huile
| CODE | A | B | C | D | Kg |
|---|---|---|---|---|---|
| PTO 10/350/M | 350 | 300 | 280 | 510 | 6,5 |
| PTO 10/435/M | 400 | 350 | 310 | 510 | 6,9 |
