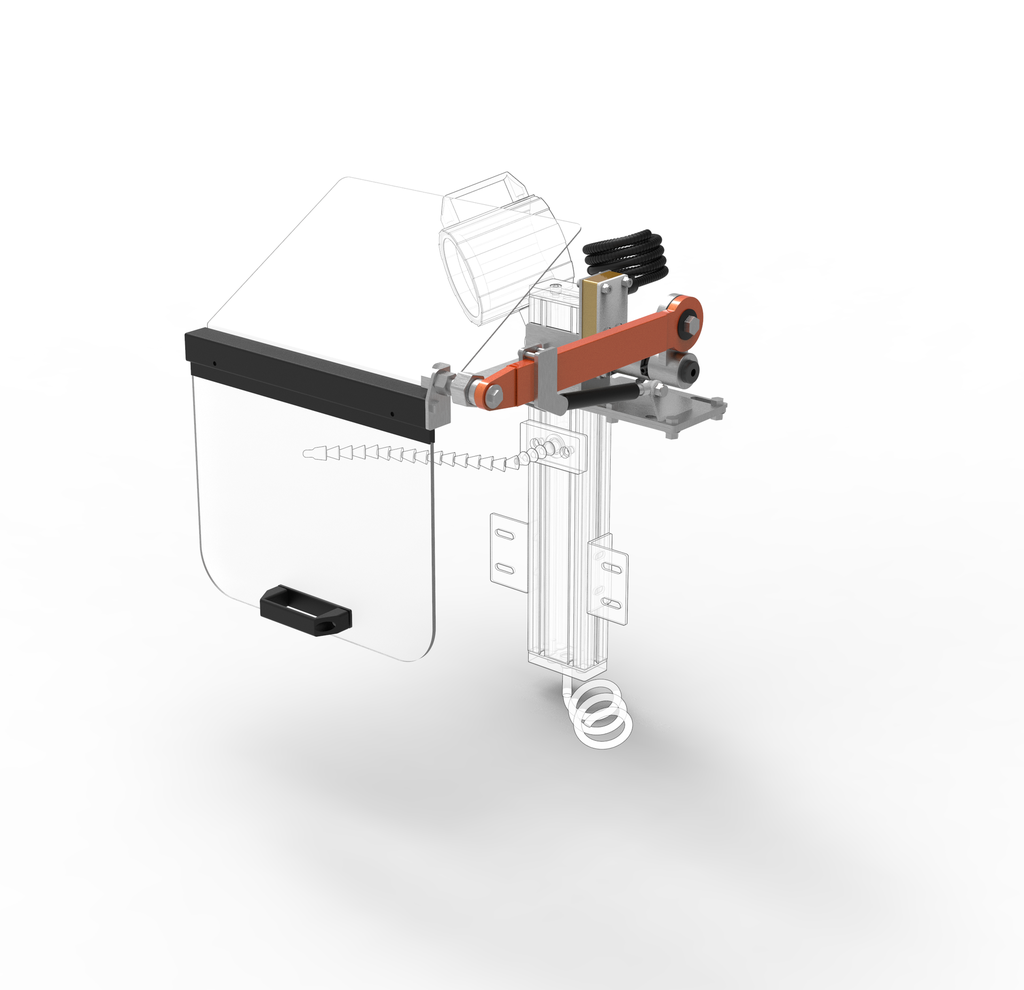

Protection pour tour du chariot - Avec ouverture verticale et cloison supérieure transparente Protection avec ouverture verticale et bouclier L.400mm H.350mm. Avec micro-interrupteur de sécurité
Protection pour tour du chariot - Avec ouverture verticale et cloison supérieure transparente Protection avec ouverture verticale et bouclier L.400mm H.350mm. Avec micro-interrupteur de sécurité
Carter de sécurité à ouverture verticale avec bras simple équipé d’un vérin à gaz pour protéger l’opérateur pendant les opérations de travail.
Protège l’opérateur du contact direct avec les éléments rotatifs du mandrin ainsi que des projections de copeaux et de liquide de refroidissement-lubrifiant. Fixable sur PTO09 ou un support similaire à positionner sur le chariot longitudinal.
L’écran, avec cloison supérieure anti-copeaux en matériau plastique transparent, est entièrement réglable en position optimale grâce au bras articulé et à une rotule particulière. Livré avec micro-interrupteur de sécurité.
– Éléments complémentaires : Fixable sur PTO09 ou support similaire à positionner sur le chariot longitudinal.
Normes techniques :
- UNI EN ISO 23125:2015 (Machines-outils – Sécurité – Tours)
- UNI EN ISO 14120:2015 (Sécurité des machines – Protecteurs – Exigences générales pour la conception et la construction des protecteurs fixes et mobiles)

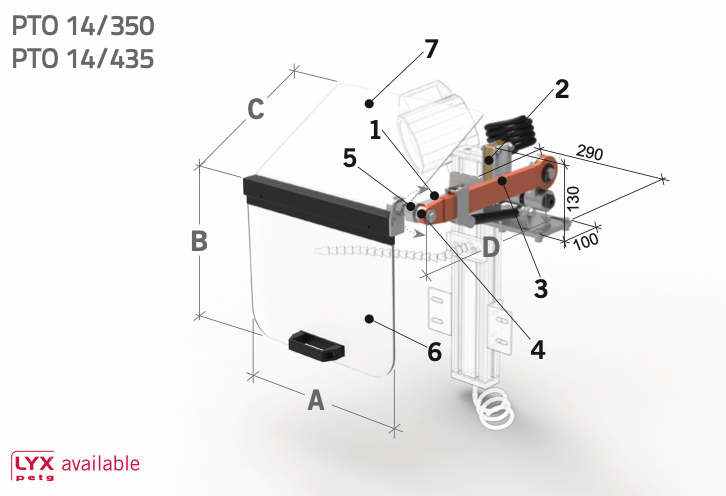

- Étrier de fixation
- Boîtier principal du micro-interrupteur de sécurité – rotation à 90° – 2 contacts NF
- Bras articulé – en acier tubulaire
- Vis de blocage de la rotule
- Rotule pour l’orientation de l’écran
- Écran – en matériau plastique antichoc et résistant à l’huile
- Cloison supérieure anti-copeaux – en matériau plastique antichoc et résistant à l’huile
| CODE | A | B | C | D | Kg |
|---|---|---|---|---|---|
| PTO 14/350 | 350 | 300 | 280 | 320 | 6,4 |
| PTO 14/435 | 400 | 350 | 310 | 320 | 6,7 |
